电喷发动机维修流程

作者: 发布于:2019/3/22 10:26:29 点击量:

电喷发动机维修流程

1.     检查发动机故障灯是否点亮。行驶过程中时候出现燃烧异常。

2.     检查机械故障并排除。包含电缆插头脱落、胶皮破损,发动机气门间隙过小,发动机进排气堵塞,油箱燃油量,高压线圈的高压线是否老化、破裂,负极线是否接触良好,进气管喷油器是否漏气,氧传感器等传感器是否松动。

3.     用诊断仪诊断故障,根据故障代码找到相应的故障原因并消除。故障代码描述(见附表二)为开路、短路以及零部件故障的,首先检查线路以及接插件是否安装到位,接插件插片是否氧化导致接触不良甚至线路不通,若故障仍未排除则更换相应的传感器或ECU

4.     用诊断仪清除故障,直到显示无故障,仪表故障灯正常为止。

附一:诊断仪的连接及使用方法

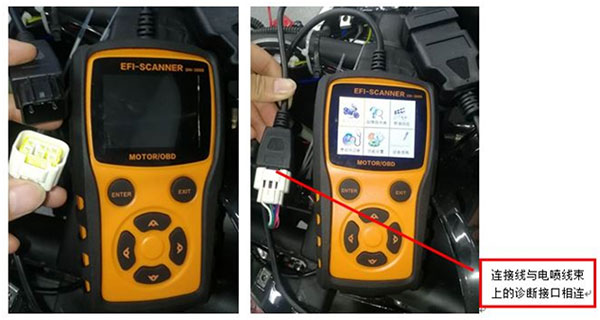

①将诊断仪连接至电喷线束上的诊断接口;

②接通点火开关;

③读取故障代码;查询维修手册确认故障部件及类型;根据查询信息及经验制定维修方案;

④排除故障后,用故障诊断仪清除历史故障代码。

附表二 故障代码描述

序号

诊断部件

监控信号

故障代码

故障操作方法

故障解除方法

1

氧传感器加热

氧传感器加热反馈信号

P0032

上电启动,怠速15S后,将氧传感器加热信号线与+12V(蓄电池正)短接,维持短接状态,读取故障

保持怠速状态,恢复正常接线,5S后故障解除

P0031

将氧传感器加热信号线断开,上电后,读取故障

恢复正常接线,5S后故障解除

2

压力传感器

压力传感器信号

P0108

上电后,将压力与温度传感器插头中的进气压力信号线与+5V短接,维持短接状态,读取故障

恢复正常接线,5S后故障解除

P0107

将压力与温度传感器插头中的进气压力信号线断开,上电后,读取故障

恢复正常接线,5S后故障解除

3

发动机温度传感器

发动机温度传感器信号

P0118

发动机温度传感器插头断开,上电后,读取故障

恢复正常接线,5S后故障解除

P0117

上电后,发动机温度传感器插头两个管脚互相短接,维持短接状态,读取故障

恢复正常接线,5S后故障解除

4

进气温度传感器

进气温度传感器信号

P0113

将压力与温度传感器插头中的吸气温度传感器信号线断开,上电后,读取故障

恢复正常接线,5S后故障解除

P0112

上电后,将压力与温度传感器插头中的吸气温度传感器信号线与GND短接,维持短接状态,读取故障

恢复正常接线,5S后故障解除

5

节气门位置传感器

节气门位置传感器信号

P0123

上电后,将节气门位置传感器插头中的输出端子与高电平(+5V)端子短接,维持短接状态,读取故障

恢复正常接线,5S后故障解除

P0122

将节气门位置传感器插头断开,上电后,读取故障

恢复正常接线,5S后故障解除

6

氧传感器

氧传感器信号

P0132

将氧传感器信号线断开,上电启动,怠速15S以后,读取故障

保持怠速状态,恢复正常接线,5S后故障解除

P0131

上电启动,怠速15S以后,将氧传感器信号线与GND短接,维持短接状态,读取故障

保持怠速状态,恢复正常接线,5S后故障解除

7

油泵



P0231

将油泵控制信号线断开,上电后,读取故障

恢复正常接线,5S后故障解除

8

喷油器

喷油器反馈信号

P0262

将喷油嘴控制信号线与+12V(蓄电池正)短接并维持短接状态,上电后,启动按钮持续按下时,读取故障

恢复正常接线,5S后故障解除

P0261

将喷油嘴控制信号线断开,上电后,读取故障

恢复正常接线,5S后故障解除

9

曲轴位置传感器

曲轴位置传感器信号

P0336

上电后,启动怠速,将WINK-II1DCrank_Err中的CkpDctErrRev设为3000rpm,持续30S以后,读取故障

保持怠速状态,恢复正常参数设置,故障解除

P0337

将曲轴位置传感器信号线断开(任意一根或全部断开),上电后,启动按钮持续按3S以上,读取故障

恢复正常接线,启动怠速,5S后故障解除

10

点火线圈

点火线圈反馈信号

P2300

将点火线圈的IG+插头断开,上电后,启动2S,读取故障

恢复正常接线,启动怠速,5S后故障解除

11

怠速控制系统,避免转速波动大

怠速控制系统反馈信号

P0505

将怠速控制系统插头断开,上电后,读取故障

恢复正常接线,重新上电后故障解除

12

ECU自检故障

ECU ROM错误检查

P0601

修改WINK-IIROM的任意数据(例如:将3DAccIncreTime0变为1),ECU完全断电(KEY SW OFF 3S以上)后再上电,读取故障

ECU再次完全断电再上电,故障清除

13

故障灯确认

1)无故障时,KEY SW ON时灯亮,当启动发动机后,灯熄灭,KEY SW OFF时,灯亮一下后熄灭

2)出现上述任一故障时,故障灯点亮并保持常亮

3)故障灯熄灭方法:
故障消除后,在无故障状态下,重新上电启动,怠速超过10S后断电,3S后再次上电(以保证ECU完全断电),如此循环3次,当第4次发动机启动时,故障灯熄灭



                                                    重庆尊赐摩托车有限公司

2019717
